รับผลิตหน้าแปลน Flange ขนาดใหญ่ตามแบบ ระยอง

รับผลิตหน้าแปลน Flange ขนาดใหญ่ตามแบบ ระยอง สำหรับงานอุตสาหกรรม

Flange หรือหน้าแปลน เป็นชิ้นส่วนที่มีลักษณะเป็นแผ่นหรือวงแหวนโลหะ มีรูสำหรับยึดด้วยโบลต์และนอต หรือมีรูปแบบสำหรับเชื่อมต่อกับท่อและอุปกรณ์ตามประเภทการใช้งาน จุดประสงค์หลักคือช่วยให้สามารถประกอบ ถอดตรวจสอบ และซ่อมบำรุงระบบได้สะดวกกว่าการเชื่อมต่อแบบถาวรในทุกตำแหน่ง

ในระบบท่ออุตสาหกรรม หน้าแปลนมักติดตั้งบริเวณจุดต่อระหว่างท่อกับวาล์ว ปั๊ม ภาชนะรับแรงดัน และอุปกรณ์ควบคุมกระบวนการผลิต โดยมีปะเก็น (Gasket) อยู่ระหว่างผิวสัมผัสของหน้าแปลน เพื่อช่วยป้องกันการรั่วซึมเมื่อขันยึดตามข้อกำหนดสำหรับหน้าแปลนขนาดใหญ่ การควบคุมคุณภาพต้องพิจารณารายละเอียดหลายส่วน ได้แก่

• เส้นผ่านศูนย์กลางภายนอกและความหนา ต้องสอดคล้องกับแบบและพื้นที่ติดตั้ง
• รูในและตำแหน่งรูโบลต์ ต้องตรงกับท่อหรืออุปกรณ์ที่จะนำมาประกอบ
• PCD (Pitch Circle Diameter) คือเส้นผ่านศูนย์กลางวงกลมที่ใช้กำหนดตำแหน่งศูนย์กลางรูโบลต์
• ผิวหน้าสัมผัสและร่องปะเก็น ต้องมีรูปแบบและสภาพผิวเหมาะกับระบบซีล
• วัสดุและความแข็งแรง ต้องสัมพันธ์กับแรงดัน อุณหภูมิ และชนิดของของไหล

ดังนั้น การ กลึง Flange หรือ การผลิตFlange ตรงตามสเปค จึงเป็นกระบวนการสำคัญที่ช่วยกำหนดมิติและคุณภาพผิวของชิ้นงานให้พร้อมสำหรับการประกอบใช้งาน

ประเภทของ Flange ที่ใช้ในโรงงานอุตสาหกรรม

หน้าแปลนมีหลายประเภท โดยแต่ละแบบออกแบบให้เหมาะกับวิธีเชื่อมต่อ การติดตั้ง และสภาพการทำงานที่แตกต่างกัน การเลือกประเภทให้ตรงกับระบบจึงเป็นขั้นตอนสำคัญก่อนเริ่มผลิต

1. Welding Neck Flange หน้าแปลนคอเชื่อม

Welding Neck Flange เป็นหน้าแปลนที่มีส่วนคอยาวต่อจากตัวแผ่น ใช้เชื่อมชนกับปลายท่อ เหมาะกับงานที่ต้องการถ่ายแรงและกระจายความเค้นบริเวณรอยต่ออย่างเหมาะสม มักพบในระบบท่ออุตสาหกรรมที่มีแรงดันหรืออุณหภูมิสูง ทั้งนี้ต้องเลือกตามระดับแรงดัน วัสดุ และข้อกำหนดการออกแบบของระบบ การผลิตต้องควบคุมขนาดคอหน้าแปลน รูใน และผิวประกอบให้ตรงกับแบบ เพื่อให้สามารถนำไปเชื่อมติดตั้งได้อย่างเหมาะสม

2. Slip-On Flange หน้าแปลนสวมเชื่อม

Slip-On Flange ออกแบบให้ท่อสอดผ่านรูในของหน้าแปลน จากนั้นเชื่อมตามรายละเอียดที่กำหนด มีรูปแบบติดตั้งไม่ซับซ้อนเมื่อเทียบกับหน้าแปลนบางประเภท จึงพบได้ในระบบท่อหลายลักษณะ จุดที่ต้องตรวจสอบในการผลิต ได้แก่ ขนาดรูใน ความหนา เส้นผ่านศูนย์กลาง และตำแหน่งรูโบลต์ เพื่อให้สวมเข้ากับท่อและประกอบกับหน้าแปลนอีกด้านได้

3. Socket Weld Flange หน้าแปลนเชื่อมสวม

Socket Weld Flange มีบ่ารับปลายท่ออยู่ภายใน เหมาะกับระบบท่อขนาดเล็กบางประเภทที่กำหนดให้ใช้การเชื่อมแบบสวม การผลิตต้องคำนึงถึงขนาดรูรับท่อ ความลึกของบ่า และรายละเอียดการเชื่อมตามข้อกำหนดที่เกี่ยวข้อง

4. Threaded Flange หน้าแปลนเกลียว

Threaded Flange มีเกลียวภายในสำหรับขันเข้ากับท่อเกลียว จึงไม่จำเป็นต้องเชื่อมในรูปแบบการติดตั้งทั่วไปบางประเภท เหมาะกับงานที่ออกแบบให้ใช้ข้อต่อเกลียว โดยต้องตรวจสอบชนิดเกลียว ขนาด และระยะเกลียวให้ตรงตามข้อกำหนด

5. Lap Joint Flange หน้าแปลนแลปจอยท์

Lap Joint Flange ใช้งานร่วมกับ Stub End ซึ่งเป็นชิ้นส่วนปลายท่อที่ออกแบบมาให้ประกอบเข้ากับหน้าแปลน ลักษณะนี้ช่วยให้หมุนจัดตำแหน่งรูโบลต์ได้สะดวกในบางงาน และอาจเหมาะกับระบบที่ต้องถอดประกอบบ่อยหรือใช้วัสดุเฉพาะกับส่วนสัมผัสของของไหล

6. Blind Flange หน้าแปลนบอด

Blind Flange เป็นหน้าแปลนตัน ไม่มีรูตรงกลางสำหรับให้ของไหลผ่าน ใช้ปิดปลายท่อหรือช่องเปิดของอุปกรณ์ในระบบท่อ การผลิตต้องให้ความสำคัญกับความหนา รูโบลต์ และผิวหน้าสัมผัสตามข้อกำหนดของระบบ โดยเฉพาะตำแหน่งที่ต้องรับแรงดัน

7. Raised Face Flange และ Flat Face Flange

Raised Face (RF) และ Flat Face (FF) เป็นรูปแบบผิวหน้าสัมผัสของหน้าแปลน ไม่ใช่ประเภทการเชื่อมต่อแบบเดียวกับรายการข้างต้น Raised Face มีบริเวณผิวหน้าสัมผัสยกสูงขึ้นจากพื้นผิวรอบข้าง เพื่อให้ปะเก็นทำงานในตำแหน่งที่ออกแบบไว้ ส่วน Flat Face มีผิวหน้าสัมผัสเรียบในระนาบเดียวกันตามรูปแบบที่กำหนด การเลือกใช้ต้องพิจารณาชนิดปะเก็น วัสดุหน้าแปลน และข้อกำหนดการประกอบร่วมกัน หน้าแปลนแต่ละประเภทจึงไม่สามารถใช้แทนกันได้โดยพิจารณาจากขนาดภายนอกเพียงอย่างเดียว ต้องตรวจสอบมาตรฐานและรายละเอียดทางวิศวกรรมของระบบก่อนสั่งผลิตเสมอ

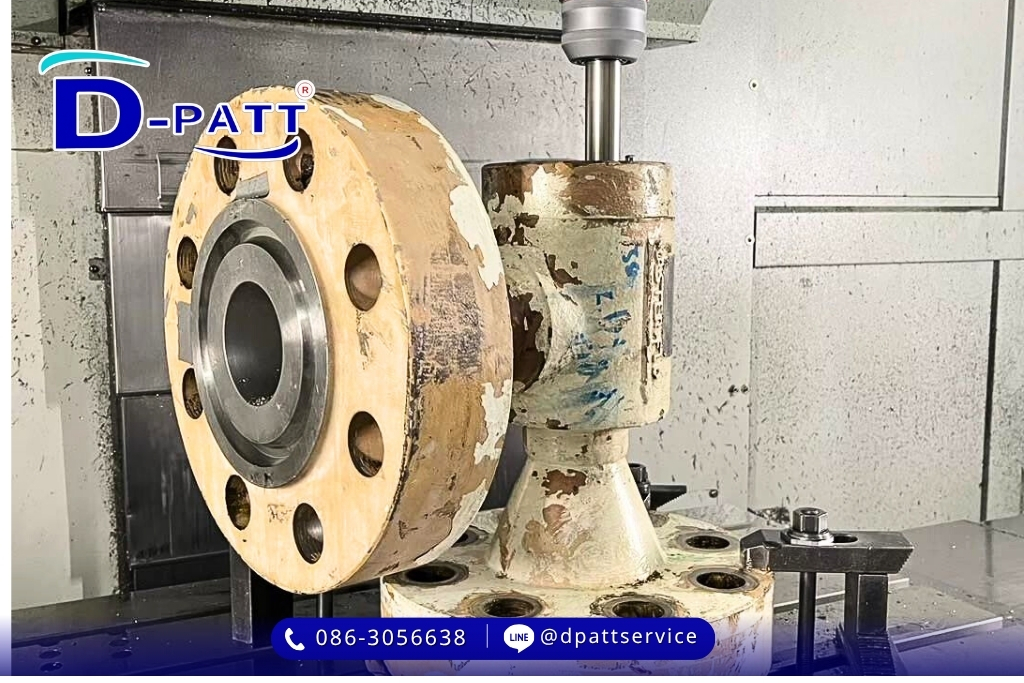

หลักการผลิต Flange ขนาดใหญ่ตามแบบ

การผลิตFlange ขนาดใหญ่ต้องวางแผนกระบวนการผลิตให้สัมพันธ์กับขนาด น้ำหนัก วัสดุ และความแม่นยำที่ต้องการ เพราะชิ้นงานที่มีเส้นผ่านศูนย์กลางมากอาจต้องใช้วิธีจับยึดและเครื่องจักรที่แตกต่างจากงานหน้าแปลนทั่วไป

1. ตรวจสอบ Drawing และรายละเอียดการใช้งาน ก่อนเริ่มผลิต Flange ต้องตรวจสอบแบบวิศวกรรม (Drawing) เพื่อระบุเส้นผ่านศูนย์กลาง ความหนา รูใน จำนวนรูโบลต์ ระยะ PCD รายละเอียดผิวหน้า และค่าความคลาดเคลื่อนที่ยอมรับได้ หากเป็นชิ้นส่วนทดแทน ควรมีข้อมูลจากชิ้นงานเดิมหรืออุปกรณ์ที่นำไปประกอบด้วย ข้อมูลการใช้งาน เช่น แรงดัน อุณหภูมิ ชนิดของไหล และสภาพแวดล้อม ยังช่วยให้พิจารณาวัสดุและข้อกำหนดที่เกี่ยวข้องได้เหมาะสมยิ่งขึ้น

2. เลือกวัสดุให้เหมาะกับระบบ วัสดุที่ใช้ทำหน้าแปลนอาจเป็นเหล็กคาร์บอนหรือสแตนเลส ขึ้นอยู่กับคุณสมบัติทางกล การกัดกร่อน และข้อกำหนดของระบบท่อ โดยต้องพิจารณาเกรดวัสดุให้ตรงตามแบบ ไม่ควรเลือกจากรูปลักษณ์หรือราคาเพียงอย่างเดียว
สำหรับงาน ผลิต Flange ตามสั่ง ควรระบุชนิดและเกรดวัสดุในเอกสารสั่งผลิตให้ชัดเจน หากระบบกำหนดให้มีเอกสารรับรองวัสดุ ต้องแจ้งไว้ตั้งแต่ขั้นตอนเสนอราคา

3. ขึ้นรูปและกลึงชิ้นงาน หลังเตรียมวัสดุแล้ว จึงเข้าสู่กระบวนการขึ้นรูปและกลึงตามลักษณะงาน เช่น กลึงเส้นผ่านศูนย์กลางภายนอก กลึงรูใน ปาดผิวหน้า และเตรียมพื้นที่สำหรับร่องปะเก็น จากนั้นจึงดำเนินการเจาะรูโบลต์หรือขึ้นรูปส่วนอื่นตามแบบ
สำหรับงานขนาดใหญ่ การเลือกเครื่องจักรและวิธีจับยึดมีผลต่อความเที่ยงตรงของชิ้นงาน ต้องคำนึงถึงความแข็งแรงในการจับยึด การสั่นสะเทือน และการเสียรูปที่อาจเกิดขึ้นระหว่างการตัดเฉือน

4. ตรวจสอบขนาดและผิวสัมผัส เมื่อผลิตเสร็จ ต้องตรวจสอบมิติสำคัญเทียบกับ Drawing เช่น ความหนา เส้นผ่านศูนย์กลาง ระยะ PCD ตำแหน่งรู และความเรียบของผิวหน้า สำหรับงานที่มีข้อกำหนดเฉพาะ อาจต้องตรวจสอบค่าความหยาบผิวหรือรายละเอียดร่องปะเก็นเพิ่มเติม
การตรวจสอบเหล่านี้ช่วยลดความเสี่ยงจากปัญหารูโบลต์ไม่ตรง หน้าแปลนประกบไม่สนิท หรือผิวสัมผัสไม่เหมาะกับการซีล

บริการผลิต Flange และงานกลึง Flange ซ่อมสำหรับโรงงานในระยอง

บริษัท ดี-พัฒนะมงคล จำกัด ให้บริการงานวิศวกรรมเครื่องกลและผลิตชิ้นส่วนอุตสาหกรรมตามแบบ โดยมีงานกลึง CNC งานกัด งานเจาะ งานคว้าน งานเจียร งานเชื่อม และการผลิตชิ้นส่วนสำหรับเครื่องจักรอุตสาหกรรม สำหรับงานกลึงFlange และ การผลิตFlange สามารถพิจารณาขอบเขตบริการตามรายละเอียดของแต่ละโครงการ ได้แก่

• รับผลิต Flange ตาม Drawing สำหรับชิ้นส่วนใหม่หรืออะไหล่ทดแทน
• รับกลึง Flange ขนาดใหญ่ ตามขนาด วัสดุ และรายละเอียดที่ระบุในแบบ
• ผลิตหน้าแปลนเหล็กคาร์บอนและสแตนเลสตามเกรดวัสดุที่กำหนด
• กลึงหน้าแปลนประเภท Welding Neck, Lap Joint, Socket Weld, Slip-On, Threaded และ Blind ตามความเหมาะสมของเครื่องจักรและแบบงาน
• งานเจาะรู ปาดหน้า คว้านรู และกลึงผิวประกอบเพื่อให้ตรงกับรายละเอียดทางวิศวกรรม
• งานซ่อมและผลิตชิ้นส่วนเครื่องจักรอื่น ๆ ที่เกี่ยวข้องกับการบำรุงรักษาโรงงาน

ส่วนงานกลึงหน้าแปลนติดตั้งอยู่กับท่อก๊าซ ท่อส่งน้ำมัน หรือระบบปิโตรเลียมที่หน้างาน ต้องประเมินพื้นที่ สภาพระบบ เครื่องมือ และขั้นตอนความปลอดภัยเป็นรายกรณี เพื่อกำหนดขอบเขตและความเป็นไปได้ในการเข้าปฏิบัติงาน

บริการกลึงหน้าแปลนที่หน้างาน สำหรับท่อก๊าซ น้ำมัน และปิโตรเลียม

ในโรงงานบางแห่ง หน้าแปลนติดตั้งอยู่กับระบบท่อขนาดใหญ่หรืออุปกรณ์ที่ไม่สามารถถอดเคลื่อนย้ายได้สะดวก การรื้อชิ้นส่วนส่งไปกลึงนอกสถานที่อาจเพิ่มเวลาในการหยุดระบบและภาระการขนย้าย งานกลึงหน้าแปลนที่หน้างานจึงเป็นอีกแนวทางสำหรับการซ่อมบำรุงเมื่อสภาพงานเอื้ออำนวย การใช้ Portable Flange Facing Machine ช่วยให้สามารถติดตั้งเครื่องมือเพื่อปาดผิวหน้าหรือปรับสภาพผิวหน้าแปลน ณ จุดปฏิบัติงานได้ โดยขอบเขตการทำงานต้องประเมินตามขนาดหน้าแปลน พื้นที่ติดตั้ง สภาพชิ้นงาน และความสามารถของเครื่องมือ งานที่เกี่ยวข้อง ได้แก่

• กลึงหน้าแปลนท่อก๊าซที่หน้างาน
• กลึงหน้าแปลนท่อส่งน้ำมันที่หน้างาน
• กลึงหน้าแปลนระบบท่อปิโตรเลียมในอาคารและลานท่อ
• ปาดผิวหน้าและขึ้นลายปะเก็น Raised Face ตามข้อกำหนดที่เกี่ยวข้อง
• กลึงซ่อมผิวหน้าแปลนที่มีรอยสึกหรอ รอยขีดข่วน หรือความเสียหายเฉพาะบริเวณ

การซ่อมต้องประเมินความหนาคงเหลือและสภาพโครงสร้างก่อนทุกครั้ง เพราะการกลึงออกมากเกินไปอาจทำให้มิติไม่เป็นไปตามแบบหรือกระทบความเหมาะสมในการรับแรงดัน นอกจากนี้ งานกับระบบก๊าซ น้ำมัน และปิโตรเลียมต้องดำเนินการภายใต้ขั้นตอนความปลอดภัยของสถานประกอบการ รวมถึงการแยกระบบ ระบายแรงดัน และตรวจสอบสภาพพื้นที่ก่อนเริ่มงาน

Portable Flange Facing Machine ทำงานอย่างไร

Portable Flange Facing Machine เป็นเครื่องจักรสำหรับกลึงปรับผิวหน้าของหน้าแปลน ณ หน้างาน สามารถใช้กับงานปรับผิวสัมผัสและฟื้นฟูร่องปะเก็นตามความเหมาะสมของเครื่องมือและชิ้นงาน ช่วยลดความจำเป็นในการเคลื่อนย้ายอุปกรณ์ขนาดใหญ่บางกรณี ตัวอย่างงานที่อาจใช้วิธีนี้ ได้แก่

• กลึงซ่อมหน้าแปลนในระบบท่อก๊าซ
• กลึงซ่อมหน้าแปลนท่อส่งน้ำมัน
• กลึงซ่อมหน้าแปลนในระบบท่อปิโตรเลียม
• ปรับผิวหน้า Raised Face และร่องปะเก็นตามข้อกำหนด
• ซ่อมผิวหน้าแปลนในอาคารและบริเวณลานท่ออุตสาหกรรม

ก่อนเริ่มงาน ต้องประเมินความเสียหาย ความหนาคงเหลือ พื้นที่ติดตั้ง ข้อกำหนดของระบบ และความสามารถของเครื่องมือ หากหน้าแปลนแตกร้าว บางเกินไป หรือเสียหายเกินขอบเขตที่ซ่อมได้ อาจจำเป็นต้องเปลี่ยนชิ้นงานแทน

ระบบก๊าซ น้ำมัน และปิโตรเลียม การปฏิบัติงานต้องผ่านการวางแผนความปลอดภัย การแยกระบบและยืนยันสภาวะปลอดภัยตามข้อกำหนดของโรงงาน รวมถึงการตรวจสอบและทดสอบหลังซ่อมตามแผนงานที่ได้รับอนุมัติ ไม่ควรเริ่มกลึงขณะระบบยังมีแรงดันหรือมีสภาวะที่ไม่ปลอดภัย

สำหรับโรงงานในจังหวัดระยอง รวมถึงพื้นที่นิคมอุตสาหกรรมอมตะซิตี้ ระยอง และนิคมอุตสาหกรรมอื่น ๆ สามารถติดต่อเพื่อประเมินงาน การผลิตFlange ได้ตามรายละเอียดของโครงการ โดยเฉพาะงานหน้าแปลนขนาดใหญ่ที่ต้องผลิตตามแบบหรือปรับแต่งให้เข้ากับระบบเดิม ข้อมูลที่ควรเตรียมก่อนขอประเมินราคา ได้แก่

• แบบวิศวกรรมหรือ Drawing พร้อมขนาดที่จำเป็น
• ประเภทและเกรดวัสดุ
• จำนวนชิ้นงานและกำหนดส่งมอบ
• มาตรฐานที่ต้องการใช้อ้างอิง
• กรณีงานหน้างาน ควรแจ้งตำแหน่งติดตั้ง สภาพพื้นที่ และลักษณะความเสียหายให้ชัดเจน

ข้อมูลเหล่านี้ช่วยให้ผู้ผลิตประเมินวิธีการทำงาน เครื่องมือที่เหมาะสม ระยะเวลาดำเนินงาน และข้อกำหนดในการตรวจสอบได้ตรงกับความต้องการมากขึ้น

สรุป

งานหน้าแปลนเป็นส่วนสำคัญของระบบท่ออุตสาหกรรม ตั้งแต่การเลือกประเภทให้เหมาะกับการเชื่อมต่อ การควบคุมมิติระหว่างผลิต ไปจนถึงการกลึงซ่อมผิวสัมผัสเพื่อให้ประกอบกับปะเก็นได้ตามข้อกำหนด การเลือกผู้ให้บริการที่เข้าใจงานเครื่องจักรกลและข้อจำกัดของระบบท่อจึงช่วยให้การซ่อมบำรุงและการผลิตชิ้นส่วนมีแนวทางดำเนินงานที่ชัดเจนขึ้น

บริษัท ดี-พัฒนะมงคล จำกัด ให้บริการ กลึง Flange ตามแบบ รวมถึงงานกลึงซ่อมหน้าแปลนหน้างานสำหรับระบบท่อก๊าซ น้ำมัน และปิโตรเลียม ตามขอบเขตและเงื่อนไขของแต่ละโครงการ โรงงานในระยองและพื้นที่นิคมอุตสาหกรรมที่ต้องการผลิตหน้าแปลนขนาดใหญ่ งานกลึงชิ้นส่วนเฉพาะ หรือซ่อมผิวหน้าแปลน สามารถติดต่อบริษัทเพื่อส่งแบบและรายละเอียดหน้างานสำหรับประเมินแนวทางดำเนินงานได้โดยตรง
